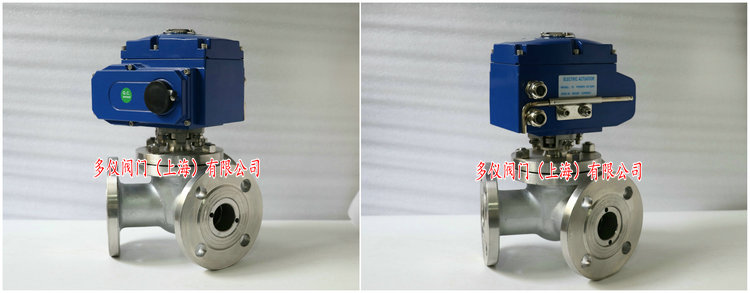

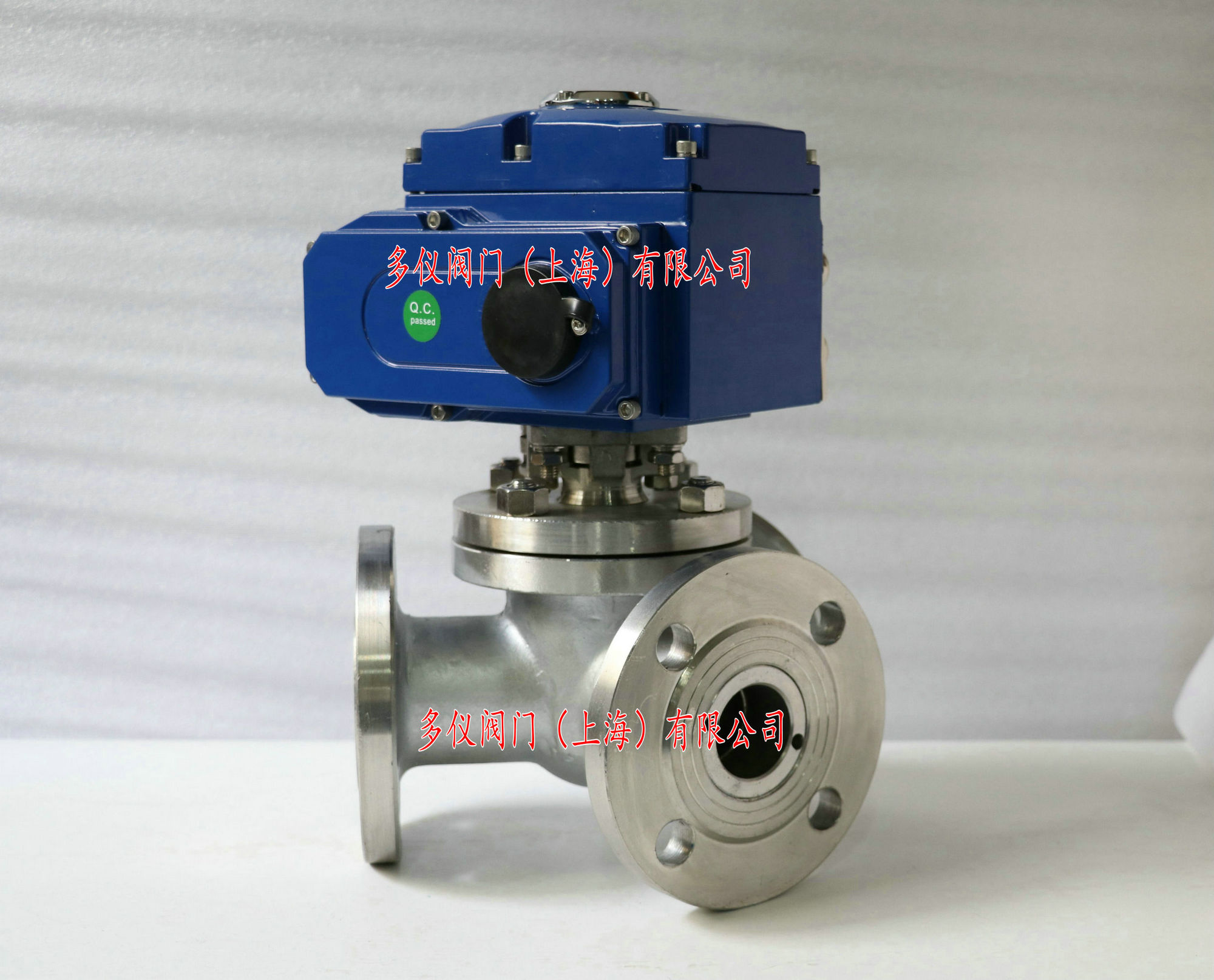

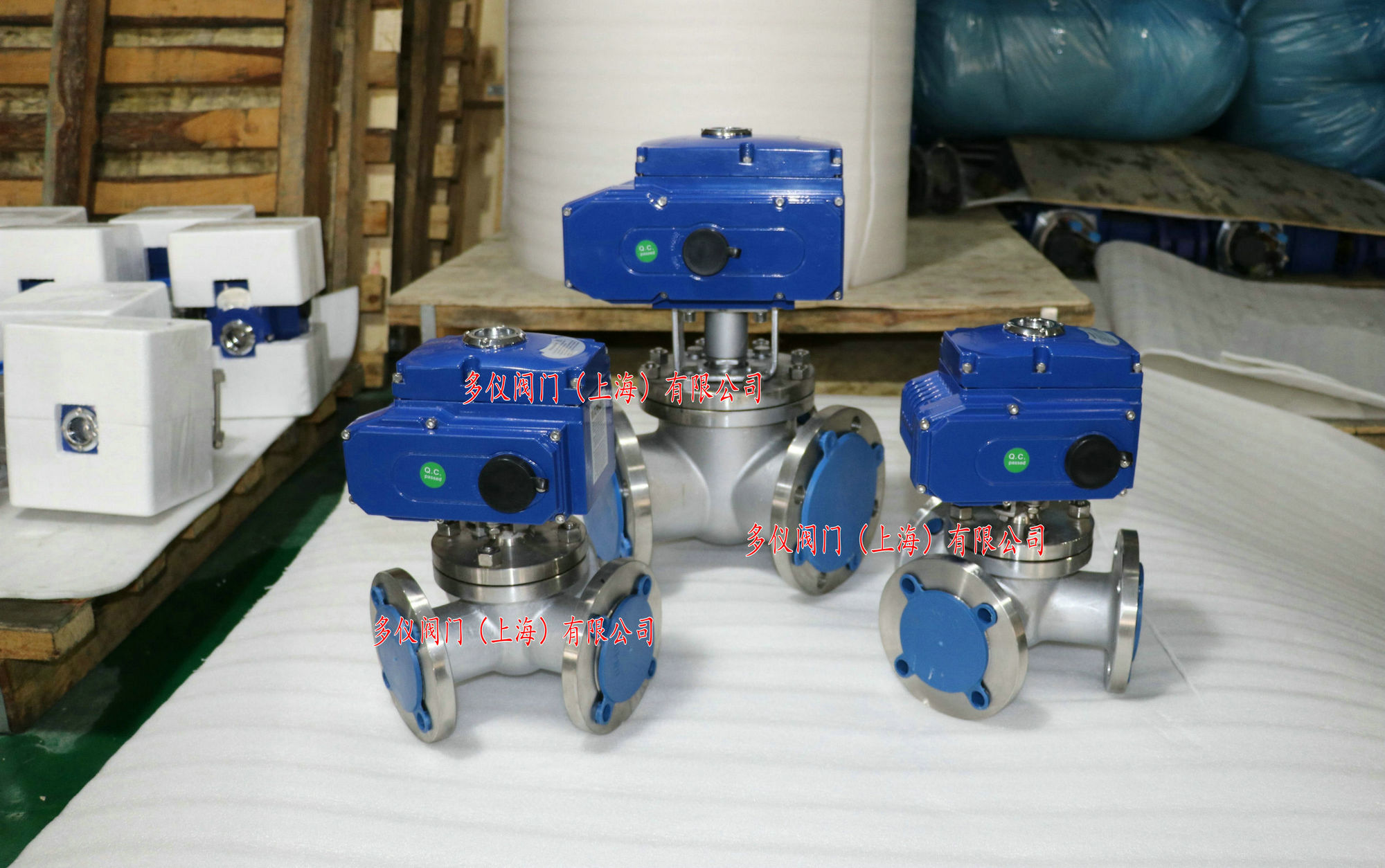

不銹鋼電動Y型三通球閥圖片
時間：2019-05-03 19:49:11 來源：多儀閥門 點擊：0次
不銹鋼電動Y型三通球閥流道有相互成120°、135°的兩種閥體結構形式，根據需要可實現對介質流向切換兩種工況，且切換時介質無滯留，不會造成二次污染。
不銹鋼電動Y型三通球閥主要適用于供水、石化、冶金、礦山、食品等管路系統，介質有水液、氣體、蒸汽、油脂等，作為管路系統介質的切斷與調節，實現自動化控制。
不銹鋼電動Y型三通球閥采用Y型結構形式_(120度角、135度角)，密封形式有軟密封和硬密封，軟密封適用200℃以下工況，而對于高溫高壓或有顆粒，則需選用硬密封球閥。

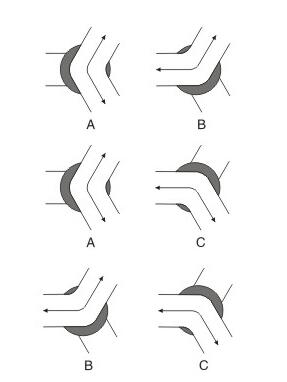

三通Y型球閥流向圖

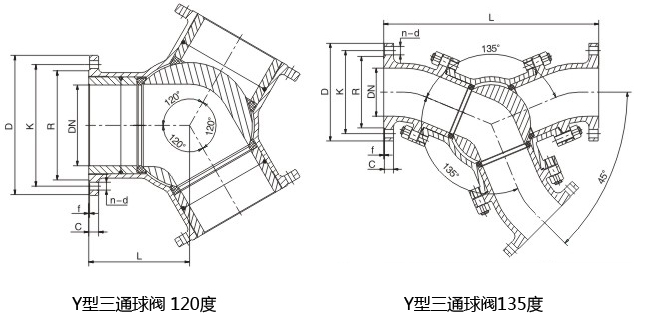

三通Y型球閥結構圖
|
公稱通徑DN(mm) |
50~300 |
|
壓力(MPa) |
PN1.6-4.0MPa |
|
閥體材質 |
WCB、304、316 |
|
連接形式 |
法蘭式 |
|
適用溫度 |
PTFE：-30℃～180℃ PPL ：-30℃～250℃ 硬密封：-30℃～450℃
|
|
結構形式 |
Y型120度、Y型135度 |
|
閥芯材質 |
304、316、316 |
|
使用介質 |
油品、粉體、水液、氣體等 |
|
電壓電壓 |
標準：220V AC單相 可選：110V AC 單相、380/AC 三相、24V/110V/220V AC |
|
控制方式 |
開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)、防爆型 |
