電動球閥

多儀閥門 – 球閥 – 電動球閥系列

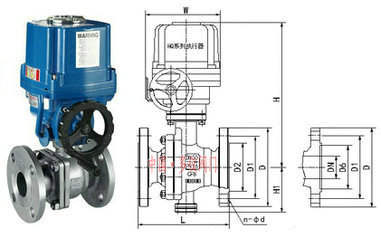

防爆電動球閥

閥門型號：FBQ941F，F(xiàn)BQ941H
通徑規格：DN15～DN300
結構形式：O型、V型
閥體材質：碳鋼WCB、不銹鋼304、316、316L等
公稱壓力：PN10、PN16、PN25、PN64
適用溫度：-40℃～450℃
應用范圍：氣體、蒸汽、油品、污水、燃?xì)獾?/li>
產品特點：用于易燃易爆場所，達到防爆標準，具有良好的防爆性能

防爆電動球閥概述：

電動防爆球閥主要由防爆執行機構與球閥組合而成，是一種專門應用于易燃易爆工況的電動防爆閥門。防爆電動球閥上的電氣元件要求都做防火、防靜電處理，且都達到防爆標準，防爆等級為ExdⅡBT4(CT4)、防護等級為IP67。電動防爆球閥輸入相關電源信號即可控制閥門開關，輸入4-20mA信號及220V電源即可控制球閥運轉進行比例調節，達到對管路中介質流量大小、壓力、溫度等參數的自動化控制，廣泛應用于天然氣、污水、燃?xì)?、煤礦、化工等防爆場合。 EXDII CT4等級防爆電動球閥

防爆電動球閥特點：

防爆電動球閥是指球閥上的電動執行器達到防爆的標準，使用在要求防爆的場合中，如液體或氣體等化工行業易燃易爆的地方，用于閥門的開啟、關閉或調節。防爆閥門可分為有本安型和隔爆型兩種，本安型用的是直流電機，防爆型用的交流電機，操作人員既能在控制室內遠距離對閥門進行控制，也能在現場進行操作。

電動防爆球閥技術參數：

公稱通徑	DN15～DN300(mm)
公稱壓力	PN1.0、1.6、2.5、6.4MPa
連接方式	法蘭、對夾式、螺紋、焊接等
結構形式	O型、V型
電源電壓	AC220V、AC380V、DC24（其他定制等）
動作范圍	0～90度
溫度范圍	-40℃-450℃
閥體材質	碳鋼WCB、不銹鋼304、316、316L等
使用場所	氣體、蒸汽、油品、污水、燃?xì)?span style="line-height: 23px;">等
控制方式	防爆開關型（開關切斷控制）、防爆調節型（4-20mA模擬信號）

電動防爆球閥標準規范：

1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。

3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

4、檢驗主試驗：JB/T 9092、API 598。

防爆電動球閥執行機構：

驅動形式	電動控制（電源驅動）
防護等級	相當IP67、IP68可選
防爆等級	ExdⅡBT4(CT6)
信號反饋	有源信號、S無源信號
帶加熱器	可在潮濕環境中干燥執行器內元件（可選）
手動功能	電動執行器自帶手動開關裝置
