氣動球閥

氣動偏心半球閥

氣動偏心半球閥

  • 閥門型號:PQ640F,PQ640H
  • 通徑規格:DN25~DN300
  • 結構形式:偏心旋轉球芯
  • 閥體材質:碳鋼WCB、不銹鋼304、316、316L
  • 公稱壓力:PN10、PN16、PN25、PN40、PN64
  • 適用溫度:-20℃~450℃
  • 應用范圍:蒸汽、水、油品、氣體、腐蝕性介質
  • 產品特點:不易磨損、長壽命、啟閉力矩小、V型切口具有切削功能
氣動偏心半球閥簡介:



PQ640H氣動偏心半球閥具有開關無摩擦,密封不易磨損,啟閉力矩小等特點,利用半球體圍繞偏心軸心旋轉來控制管路介質,在開關過程中,球體與閥座密封面之間不會產生摩擦,減少了密封件的磨損,大大提高了使用壽命。由于氣動偏心半球閥的結構原理與三偏心蝶閥的運作形式極為相似,顧有人稱偏心半球閥是一種球形閥瓣的蝶閥。

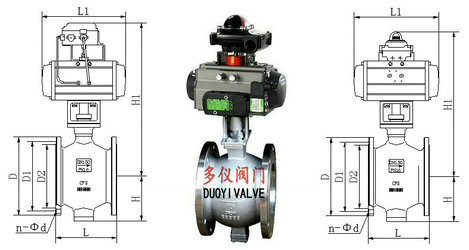

氣動偏心半球閥結構圖



氣動偏心半球閥特點:



1、PQ640H氣動偏心球閥的球體和閥座完全脫離,消除了密封圈的磨損,克服了傳統球體閥座與球體密封面始終磨損的問題,非金屬?gòu)椥圆牧媳磺度虢饘僮?,閥座金屬面受到良好的保護。
2、氣動偏心球閥的V型切口具有切削功能,在關閉時能將介質中的雜物(樹枝、紡織袋等)切斷,保證閥門正常啟閉。
3、閥門的半球用雙金屬,母材上堆焊不同的合金,閥座也作相應堆焊經特殊的處理,密封面組合成防腐、耐磨、高強度等各種類型,滿足不同場合需求。
4、氣動偏心旋轉閥特別適用于泥漿和含有纖維介質,以及含有微小固體懸浮物的介質,廣泛應用于石油、化工、造紙、污水處理等管道中做開關切斷或流量調節。

氣動偏心半球閥技術參數:


公稱通徑DN25~DN300(MM)
公稱壓力PN1.0、1.6、2.5、4.0、6.4MPa
連接形式對夾式、法蘭
結構形式直通偏心球形閥
驅動形式壓縮空氣4-7ba
閥體材質碳鋼WCB、不銹鋼304、316、316L
泄露量Q軟密封VI級、硬密封IV級
可調范圍全腔型(100:1)、60%腔型(60:1)、40%腔型(40:1)
流量特性近似等百分比
控制方式開關型(開關兩位切斷),調節型(定位器4-20mA模擬信號)
作用形式單作用(彈簧復位)常開式,常閉式;雙作用(無復位)氣開氣關

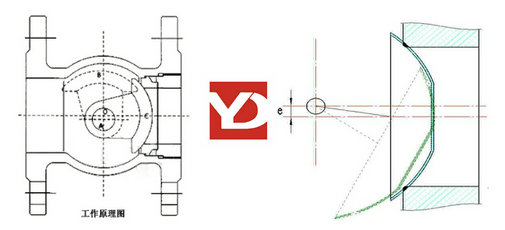

氣動偏心半球閥原理說明(圖):

偏心半球閥原理圖



氣動偏心半球閥半球體中線與閥桿中線偏置尺寸,與閥座中線偏置尺寸,全開時球體與閥座完全脫開,并有一定的間隙,回轉半徑分為長半徑和短半徑,在長半徑轉動軌跡的切線會與閥座密封面形成一個θ角,在閥門啟閉時,半球相對閥座面有一個漸出脫離和漸入擠壓的作用,從而降低了啟閉時閥座與半球之間的機械磨損和擦傷,提高了使用壽命。

相關產品: 電動偏心半球閥    氣動V型球閥    氣動調節球閥


?
