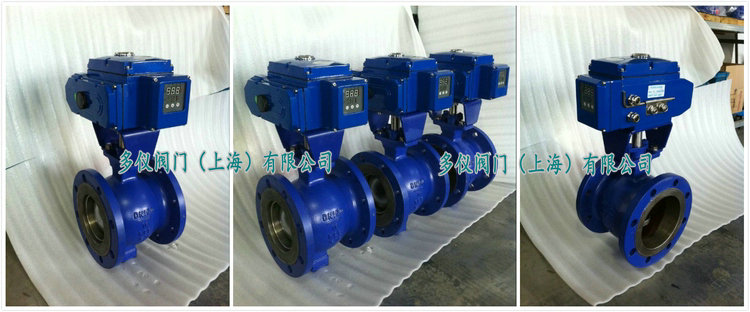

VQ947H-16C電動法蘭V型調節球閥圖片
時間：2017-11-22 10:30:18 來源：多儀閥門 點擊：0次
電動V型調節球閥VQ947H-16C是一種球芯帶有V型缺口的固定球閥，調節性能是球閥中比較好的，流量特性是等百分比的，可調比達100:1。它的V型切口與金屬閥座之間具有剪切作用，特別適合含纖維、微小固體顆粒、料漿等介質。電動V型調節球閥球芯呈V形狀，可實現線性調節，可調范圍大。當閥門關閉時，V型缺口與閥座之間產楔形剪切作用，既具有自潔功能又能防止球芯卡死，特別適用于管線結垢凍結場合。
電動V型調節球閥特點：
1，,V型切口的球芯與金屬閥座之前具有剪切作用，特別適用于含纖維、微小固體顆粒、料漿等介質。
2，具有調節并可靠定位能力，流量特性為近似百分比，可調范圍廣。
3，V型調節球閥采用板簧加載的可動閥座結構，閥座與球芯不會產生卡阻或脫離等問題，密封可靠，使用壽命長。
電動V型調節球閥技術參數：
|
公稱通徑DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
額定流量系數Cv |
32 |
43 |
78 |
90 |
160 |
250 |
360 |
610 |
1120 |
1850 |
2950 |
3700 |
7195 |
11466 |
|
公稱壓力 |
PN1.6、2.5、4.0、6.4MPa |
|
強度試驗 |
2.4～9.6MPa |
|
密封試驗 |
1.76～7.0MPa |
|
流量特性 |
近似等百分比、直線特性 |
|
閥板轉角（度） |
0°～至90°（可調） |
|
允許泄漏量等級 |
軟密封：零泄露
硬密封：≤額定Cv×0.001% |
軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065% |
|
動作時間（S/90度） |
8.5～30 |
36～60 |
|
可調節比 |
250:1 |
300:1 |
|
基本誤差 |
全行程的≤±2% |
|
回差 |
全行程的≤±2% |
|
死區 |
全行程的≤0.8% |
|
控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) |
電動V型調節球閥作用原理：
電動V型調節球閥的特殊V型開口與管路流道形成一個截面，可根據V型球芯的開度大小，對介質的流量大小及壓力等各項參數進行精確調節控制，適用于要求調節比較大的控制系統中。電動V型調節球閥無需另配伺服放大器，輸入DC4-20mA，DC0-10V或DC1-5V的相關信號和電源即可控制球閥運轉，實現對介質壓力、流量、溫度、液位等各項參數的精準調節。
