閥門型號編制(表示方法)，閥門型號含義

時間：2017-04-14 10:31:13 來源：多儀閥門點擊：0次

最新閥門型號編制方法

如今閥門的類型和材料種類越來越多，閥門型號的編制也愈來愈復雜，閥門型號的標準化對閥門的設計、選用提供了方便。我國雖然有閥門型號編制的統一標準，但逐漸不能適應閥門工業發展的需要。目前，閥門制造廠一般采用統一的編號方法；不能采用統一編號方法的，各生產廠家可按自己的情況制訂出編號方法。

閥門型號編制方法規定了閥門的型號說明、閥門類型、驅動方式、連接形式、結構形式、密封面材料、壓力和閥體材料代號的表示方法。閥門型號編制方法適用于各類閘閥、截止閥、節流閥、蝶閥、球閥、隔膜閥、旋塞閥、止回閥、排污閥、柱塞閥、減壓閥、疏水閥、安全閥的管道閥門產品。

標準閥門型號表示方法

閥門型號編制方法通常應表示閥門類型、驅動方式、連接形式、結構特點、公稱壓力、密封面材料、閥體材料等要素。

一單元、閥門類型（代號）：

類型

蝶閥

安全閥

隔膜閥

球閥

閘閥

止回閥

旋塞閥

減壓閥

截止閥

過濾器

放料閥

安全閥

代號

二單元、閥門傳動方式（代號）：

方式

電磁動

電磁液動

電液動

蝸輪

正齒輪

傘齒輪

氣動

液動

氣-液動

電動

手柄

手輪

代號

無代號

三單元、閥門連接方式（代號）：

連接方式	內螺紋	外螺紋	兩不同連接	法蘭	焊接	對夾	卡箍	卡套
代號	1	2	3	4	6	7	8	9

四單元、閥門結構形式（代號）：

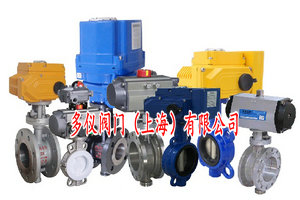

蝶閥結構形式（代號）：

蝶閥結構形式		蝶閥代號	蝶閥結構形式		蝶閥代號
密封型	單偏心	0	非密封型	單偏心	5
	中心垂直板	1		中心垂直板	6
	雙偏心	2		雙偏心	7
	三偏心	3		三偏心	8
	連桿機構	4		連桿機構	9

閘閥結構形式（代號）：

閘閥結構形式				閘閥代號
閥桿升降式	楔式閘板	彈性閘板		0
（明桿）		剛性閘板	單閘板	1
			雙閘板	2
	平行式閘板		單閘板	3
			雙閘板	4
閥桿非升降式（暗桿）	楔式閘板		單閘板	5
			雙閘板	6
	平行式閘板		單閘板	7
			雙閘板	8

球閥結構形式（代號）：

球閥結構形式		球閥代號	球閥結構形式		球閥代號
浮動球	直通流道	1	固定球	直通流道	7
	Y形三通流道	2		四通流道	6
	L形三通流道	4		T形三通流道	8
	T形三通流道	5		L形三通流道	9
	—	—		半球直通	0

止回閥結構形式（代號）：

止回閥結構形式		止回閥代號	止回閥結構形式		止回閥代號
升降式閥瓣	直通流道	1	旋啟式閥瓣	單瓣結構	4
	立式結構	2		多瓣結構	5
	角式流道	3		雙瓣結構	6
—	—	—	蝶形止回式		7

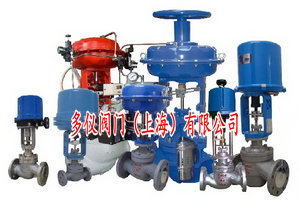

截止閥、節流閥和柱塞閥結構形式（代號）：

截止閥結構形式		截止閥代號	截止閥結構形式		截止閥代號
閥瓣非平衡式	直通流道	1	閥瓣平衡式	直通流道	6
	Z形流道	2		角式流道	7
	三通流道	3		—	—
	角式流道	4		—	—
	直流流道	5		—	—

隔膜閥結構形式（代號）：

隔膜閥結構形式	隔膜閥代號	隔膜閥結構形式	隔膜閥代號
屋脊流道	1	直通流道	6
直流流道	5	Y形角式流道	8

旋塞閥結構形式（代號）：

旋塞閥結構形式		旋塞閥代號	旋塞閥結構形式		旋塞閥代號
填料密封	直通流道	3	油密封	直通流道	7
	T形三通流道	4		T形三通流道	8
	四通流道	5		—	—

安全閥結構形式（代號）：

安全閥結構形式		安全閥代號	安全閥結構形式		安全閥代號
彈簧載荷彈簧密封結構	帶散熱片全啟式	0	彈簧載荷彈簧不封閉且?guī)О馐纸Y(jié)構	微啟式、雙聯閥	3
	微啟式	1		微啟式	7
	全啟式	2		全啟式	8
	帶扳手全啟式	4		—	—
杠桿式	單杠桿	2	帶控制機構全啟式		6
杠桿式	雙杠桿	4	脈沖式		9

減壓閥結構形式（代號）：

減壓閥結構形式	減壓閥代號	減壓閥結構形式	減壓閥代號
薄膜式	1	波紋管式	4
彈簧薄膜式	2	杠桿式	5
活塞式	3	—	—

疏水閥結構形式（代號）：

減壓閥結構形式	減壓閥代號	減壓閥結構形式	減壓閥代號
浮球式	1	蒸汽壓力式或膜盒式	6
浮桶式	3	雙金屬片式	7
液體或固體膨脹式	4	脈沖式	8
鐘形浮子式	5	圓盤熱動力式	9

排污閥結構形式（代號）：

排污閥結構形式		排污閥代號	排污閥結構形式		排污閥代號
液面連接排放	截止型直通式	1	液底間斷排放	截止型直流式	5
	截止型角式	2		截止型直通式	6
	—	—		截止型角式	7
	—	—		浮動閘板型直通式	8

五單元、閥門密封材質（代號）：

材料	巴氏合金	搪	滲氮鋼	18-8系不銹鋼	氟塑料	玻璃	Cr13不銹鋼	襯膠	蒙乃爾合金
代號	B	C	D	E	F	G	H	J	M
材料	尼龍塑料	蒙乃爾	襯鉛	Mo2Ti不銹鋼	塑料	銅合金	橡膠	硬質合金	閥體直接加工
代號	N	P	Q	R	S	T	X	Y	W

六單元、閥門公稱壓力（代號）：

閥門公稱壓力數值用阿拉伯?dāng)?shù)字直接表示，它是MPa的10倍。壓力1.0MPA 即是DN=1.0MPA 公稱壓力為10公斤。表示閥門的公稱壓力！

七單元、閥門閥體材料(代號)：

閥體材料	鈦及鈦合金	碳鋼	Cr13系不銹鋼	鉻鉬鋼	可鍛鑄鐵	鋁合金
代號	A	C	H	I	K	L
閥體材料	球墨鑄鐵	Mo2Ti系不銹鋼	塑料	銅及銅合金	18-8系不銹鋼	灰鑄鐵
代號	Q	R	S	T	P	Z
