氣動閘閥

多儀閥門閘閥氣動閘閥系列
氣動法蘭閘閥

氣動法蘭閘閥

  • 閥門型號:Z641H,Z641W
  • 通徑規格:DN50~DN600
  • 結構形式:直通式
  • 閥體材質:鑄鋼WCB、不銹鋼304、不銹鋼316
  • 公稱壓力:PN16、PN25、PN40、PN64
  • 適用溫度:-29℃~550℃
  • 應用范圍:工業、水、蒸汽、油品、污水處理
  • 產品特點:性能穩定可靠,良好的抗腐蝕性、抗擦傷性和耐磨性
氣動法蘭閘閥簡介:

氣動法蘭閘閥Z641H主要由法蘭鑄鋼閘閥及氣動執行機構組合而成,是借助執行器壓縮空氣來驅動的一種自控閥門,具氣開、氣關兩種作用方式。氣動法蘭閘閥可以配用電的或氣的回訊器,用以發送閥門開關狀態信息,可以實現遠距離控制,集中控制和自動控制。法蘭氣動鑄鋼閘閥采用雙層氣缸結構并帶有緩沖機構,比單氣缸式氣動閘閥,提升力增大了一倍,能有效地減速輕了關閉閥門時,活塞下行沖擊而造成的閥板車密封面和閥體密封面的磨損,也能避免閘板卡死的現象。

氣動法蘭閘閥性能規范:

試驗壓力(MPa):1.6 2.5 4.0 6.4
強度試驗:2.4 3.75 6.0 9.6
密封試驗:1.76 2.75 4.4 7.04
低壓密封試驗:0.6MPa

環境溫度:-20~+60℃
相對溫度:≤90%(25℃時)
防護等級:戶外型和防爆型為IP55 (可訂制IP67)

氣動法蘭閘閥優點:

1、閥桿及表面經氮化處理,有良好的抗腐蝕性、抗擦傷性和耐磨性。

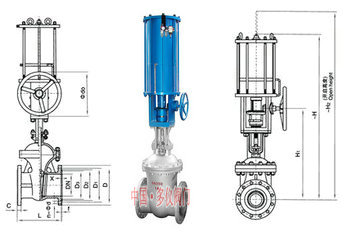

氣動法蘭截止閥結構圖
氣動法蘭截止閥結構圖
2可采用各種配管法蘭及法蘭密封面形式,滿足各種工況及用戶要求。
3
、采用楔式彈性閘板結構,中大口徑設置推力軸承,磨擦力小,并配有撞擊手動,啟閉輕松自如。
4、閘板、閥座耐磨、耐高溫,耐腐蝕,抗擦傷性能好、使用壽命長。
5、閥體材料品種齊全,填料、墊片可根據實際工況或用戶要求合理選配,能適用于各種壓力、溫度及介質工況。


氣動法蘭閘閥原理:

氣缸蓋上部裝有氣動-手動轉換裝置。將轉換手柄順時針方向提轉到“氣動”定位孔定位,閘閥處于氣動操作狀態;反之,將轉換手柄逆時針方向提轉到“手動”定于孔處定位,閘閥即可進行手動操作。帶錐齒輪的手柄轉換方向相反。手動操作閘閥時,手輪旋向和普通手動閥一樣,即順時針轉為關,逆時針轉為開。帶錐齒輪轉動的相反。

氣動法蘭閘閥參數說明:

公稱通徑 DN50~DN600(mm)
公稱壓力 國標PN1.6、2.5、4.0、6.4、10.0MPa
連接方式 法蘭式
控制方式 氣動控制(氣源驅動)
溫度范圍 -29℃~550℃
供氣壓力 雙作用:2-8bar/單作用:4-8bar
閥體材質 鑄鋼,不銹鋼304,316,316L
手動功能 可配手輪
?
