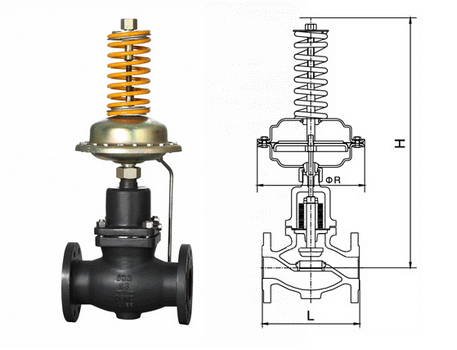

自力式閥前壓力調節閥
- 閥門型號：ZZYP-16K
- 通徑規格：DN15～DN250mm
- 結構形式：直通鑄造閥
- 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
- 公稱壓力：PN1.6、2.5、4.0MPa
- 適用溫度：0℃-200℃
- 應用范圍：液體、氣體和蒸汽介質
- 產品特點：泄壓、恒壓(用于閥前壓力調節)
自力式閥前壓力調節閥概述：
ZZYP-16K自力式閥前壓力調節閥是指泄壓、穩壓（用于閥前壓力調節）的自動控制，也可通俗的稱之為背壓閥，主要通過感應閥前壓力的變化，來調整閥芯打開的開度，從而實現控制閥前壓力在設定點。自力式閥前壓力調節閥由控制閥門、執行器和一個設定壓力的彈簧組成，適用于非腐蝕性的液體、氣體和蒸汽，在系統管道中起閥前壓力控制的作用，當閥前壓力升高時，控制閥開啟。
自力式閥前壓力調節閥特點：
自力式閥前壓力調節閥最大的特點是能在無電、無氣的場所工作，壓力設定值在運行中可隨意調整，直接利用被調介質的能量，來操縱調節機構，從而實現自動控制，具有動作靈敏，密封性好，壓力設定點波動力小等優點！
自力式閥前壓力調節閥參數：
|
技術參數 |
|
公稱通徑 |
DN15、20、25、32、40、50、65、80、100、125、200、250mm |
|
公稱壓力 |
PN1.6、4.0MPa |
|
法蘭標準 |
ANSl、JIS、DIN、GB、JB(特殊可按用戶提供) |
|
閥體材料 |
鑄鋼、鑄不銹鋼 |
|
閥芯材料 |
硬密封：不銹鋼 |
|
軟密封：不銹鋼鑲嵌橡膠圈 |
|
壓力平衡 |
不銹鋼波紋管( DN15-125)、平衡膜片( DN150-250) |
自力式閥前壓力調節閥工作原理：
自力式壓力調節閥用于控制閥前壓力的調壓閥，閥的作用方式為壓開型，介質由箭頭方向流入閥體，另一路經冷凝器（介質為蒸汽時使用）冷卻后，被引入執行機構作用于膜片上，使閥芯隨之發生相應的位移，達到泄壓、穩壓之目的。如閥前壓力增加，作用于膜片上的力增加，壓縮彈簧，帶動閥芯，使閥門開啟度增大，直至閥前壓力下降到設定值為止。同理，如果當閥前力降低，作用在膜片上的力減小，由彈簧的反作用力，帶動閥芯，使閥門開啟度減小，直到閥后壓力上升到設定值為止。
自力式閥前壓力調節閥溫度范圍：
|
允許工作溫度 |
|
公稱通徑 |
|
15-125mm |
150-250mm |
|
密封型式 |
硬密封 |
≤150℃ |
≤140℃ |
|
冷卻罐≤200℃ |
冷卻罐和加長≤200℃ |
|
冷卻罐和散熱≤200℃ |
冷卻罐和加長≤200℃ |
|
軟密封 |
≤150℃ |
|
結構組成 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
閥體 |
閥座 |
閥軸 |
閥蓋 |
膜蓋 |
膜片 |
彈簧 |
調節螺母 |
導壓管 |
波紋管 |
平衡膜片 |
充注閥 |
