氣動薄膜低溫調節閥
- 閥門型號：DWZJHP
- 通徑規格：DN20～DN250mm
- 結構形式：單座式、套筒式
- 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
- 公稱壓力：PN16、PN40、PN64
- 適用溫度：-40～-196℃，超低溫可達-250℃
- 應用范圍：低溫氣體、流體（如液氧、液氬等）
- 產品特點：采用長頸閥蓋保溫，具有良好的耐低溫性
氣動低溫調節閥概述：

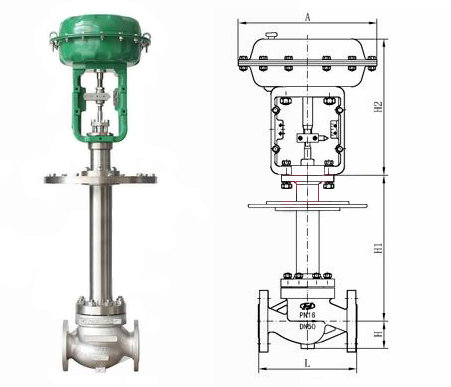

氣動薄膜低溫調節閥適用于介質溫度-40℃～ -196℃（如液氧、液氮等）的低溫、深冷場合，主要由多彈簧氣動薄膜執行器與帶長頸接管的閥體組成，采用長頸型上閥蓋的作用，使填料處于常溫下工作，并減少外界熱能傳入，為減少傳遞，長頸一般采用薄壁結構，具有良好的耐低溫性，特別用于精確控低溫氣體、流體（如液氧、液氬等）的工藝參數保持在給定值。
氣動低溫調節閥特點：
氣動低溫調節閥由于使用的場所屬于相對嚴酷的工況，對零件的加工進行嚴格的質量控制，經特殊的低溫處理，以保證閥門在低溫工況時不脆裂，經得起低溫介質沖擊，被廣泛用于冶金、空分、制氧、石油、化工等低溫、深冷場合。
氣動低溫調節閥參數：
|
閥體 |
|
形 式 |
直通鑄造球型閥 |
|
公稱通徑 |
20、25、32、40、50、65、80、100、125、150、200、250mm |
|
公稱壓力 |
PN16、40、64bar |
|
法蘭標準 |
JB/T79.1-94、792-94等 |
|
材 料 |
鑄鋼、不銹鋼等 |
|
上 閥 蓋 |
低溫型：-60--196℃ 超低溫型：-250℃ |
|
閥蓋形式 |
螺栓壓緊式 |
|
填 料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
|
結構形式 |
加長桿 |
|
閥內組件 |
|
閥芯型式 |
單座式、套筒式 |
|
流量特性 |
等百分比特性和線性特性 |
|
材 料 |
不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。 |
氣動低溫調節閥執行器：
|
執行機構 |
|
型 式 |
ZHA/B多彈簧薄膜執行機構 |
|
型 號 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|
有效面積cm2 |
350 |
350 |
560 |
900 |
1400 |
|
行程mm |
10、16 |
25 |
40 |
40、60 |
100 |
|
彈簧范圍KPa |
20-100（標準）、20-60、60-100、40-200、80-240 |
|
膜片材料 |
丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
|
供氣壓力 |
140-400KPa |
|
氣源接口 |
RCl/4" |
|
環境溫度 |
-30-70℃ |
|
閥作用形式 |
|
氣關式（B）- 失氣時閥位開（FO）；氣開式(K)一失氣時閥位關(FC) |
|
附件 |
|
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
相關產品：電子式電動低溫調節閥
